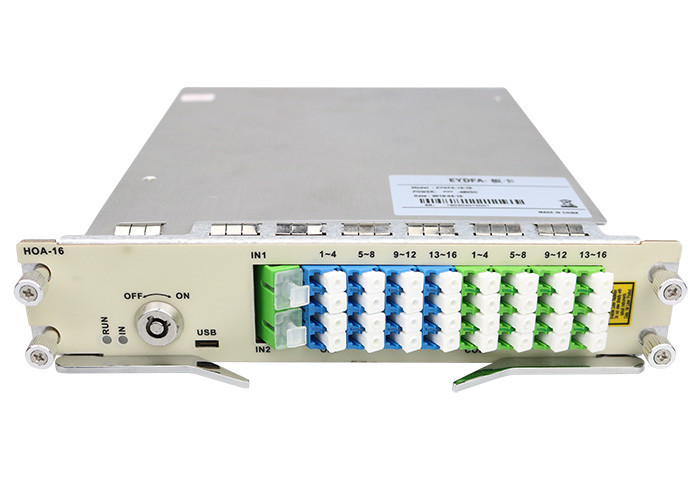

고전력 EYDFA 이테르븀 9/125μM 광섬유 증폭기
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| CATV 공항 사고 방식 범위(λ1) | 1545~1565nm | PON 공항 사고 방식 범위(λ2) | 1260~1360nm&1480~1500nm&1575~1581nm&1610~1660nm |
|---|---|---|---|
| 입력 파워 | -10~+10dBm | 출력 전원 | 16~20dBm |
| 섬유 유형 | 코닝 SM 9/125μm | 펌프 레이저 브랜드 | JDSU 루멘텀 |
| 레이저냉각 방법 | 열전 쿨러 (TEC) | EDFA 수명 | ≥10 년 |
| 강조하다 | EYDFA 광섬유 증폭기,9/125μm 광섬유 증폭기,9/125μm 이테르븀 도핑 섬유 증폭기 |
||
제품 설명
고전력 이테르븀 광섬유 증폭기
PON WDM 카드와 16 공항 EYDFA
기술
WHA5616 EYDFA는 파장 분할 다중화 방식을 실현하기 위해 16개 채널 GPON / XGPON 신호와 16 채널 CATV를 결합시킬 수 있으며, 그것이 두가지 슬롯 인 플랫폼에 설치될 필요가 있습니다.
체계 기능다이어그램
상술
|
아니오. |
항목 |
민. |
Typ. |
맥스. |
유닛 |
|
|---|---|---|---|---|---|---|
| 1 | GPON/XGPON1/OTDR+CATV WDM 광학적 사양 | |||||
| 1.1 | CATV 공항 사고 방식 범위(λ1) | 1545- 1565 | 별거 안 해 | |||
| 1.2 | PON 공항 사고 방식 범위(λ2) | 1260 - 1360 & 1480 - 1500 &1575 - 1581&1610 - 1660 | 별거 안 해 | |||
| 1.3 | 입력 전원 | -10 | 0 | 10 | 데이터 베이스 관리 프로그램 | |
| 1.4 | 출력 전원 (16 항구를 위한 모든 항구) | 16 | 19 | 20 | 데이터 베이스 관리 프로그램 | |
| 1.5 | (출력 포트 중에) 출력 전원 균일성 | ± 1 dB | dB | |||
| 1.6 | 출력 전원 안정 | -0.5 | 0.5 | dB | ||
| 1.7 | NF (In=1dBm, λ=1550nm) | 5.5 | 6.0 | dB | ||
| 1.8 | 입출력 공항에 있는 펌프 누설 | -30 | 데이터 베이스 관리 프로그램 | |||
| 1.9 | 입출력 공항에 있는 차단 | 30 | dB | |||
| 1.10 | PMD (편광 모드 분산) | 0.5 | 추신 | |||
| 1.11 | PDG (의존한 이득값 분극화) | 0.5 | dB | |||
| 1.12 | RL (광 궤환 손실) | 50 | dB | |||
| 1.13 | 삽입 손실 (IP 사고 방식) @λ2 | 1 | dB | |||
| 1.14 | 방향성(P<<R) | 50 | dB | |||
| 1.15 | 조정할 수 있는 출력 전원 | 출력 전원은 5 dB를 제어할 수 있습니다 | ||||
| 2 | 인터페이스 규격 | |||||
| 2.1 | 광 커넥터 |
CATV 입력 포트 : SC / 자동 위상 조정 GPON 입력 포트 : LC / UPC COM 출력 포트 : LC / 자동 위상 조정 |
||||
| 2.2 | 입력 횟수 /output 항구 |
CATV 입력 :1 GPON 입력 :16 COM 출력 :16 |
||||
| 3 | 짜맞춘 WDM 상술 | |||||
| 3.1 | CATV 공항 사고 방식 범위(λ1) | 1545- 1565 | 별거 안 해 | |||
| 3.2 | PON 공항 사고 방식 범위(λ2) | 1260-1360 & 1480-1500 &1575 - 1581 & 1616 -1660 | 별거 안 해 | |||
| 3.3 | 삽입 손실 | 통과 대역 | 0.8 | dB | ||
| 반사 대역 | 0.6 | dB | ||||
| 3.4 | PDL (편광 의존 손실량) | 0.1 | dB | |||
| 3.5 | PMD (편광 모드 분산) | 0.1 | Ps | |||
| 3.6 | 차단 (Com→PON@λ1) | 15 | dB | |||
| 3.7 | 차단 (Com→CATV@λ2) | 40 | dB | |||
| 3.8 | PON 신호는 EDFA가 턴오프일 때 지니갑니다 | 1577, 1270 &1310,1490 &1625/1650 | 별거 안 해 | |||
| 3.9 | 전원 허용한도 | 26 | 데이터 베이스 관리 프로그램 | |||
| 3.10 | 일정한 출력 | 변수에 입력하세요 : -6 ~ +8 데이터 베이스 관리 프로그램 | ||||
| 5 | 기타 키 정보 | |||||
| 5.1 | 섬유형 | SM 9/125μm | ||||
| 5.2 | 펌프 레이저 브랜드 | JDSU | ||||
| 5.3 | 레이저냉각 방법 | 열전 쿨러 (TEC) | ||||
| 5.4 | EDFA 수명 | ≥10년 | ||||
기록 :
16개 항구 EYDFA 카드는 가득 찬 서비스 플랫폼과 함께 일하고 2개 자리를 차지할 필요가 있습니다.
