품질 섬유 마스터 점퍼는 검사 측정을 위한 테스트 어셈블리에 참조 사항을 답니다

원래 장소	상하이
브랜드 이름	Yogel
인증	RoHS
모델 번호	RTJ-UFC-AFC-LT-001-S2-0300
최소 주문 수량	1
가격	Negotiate

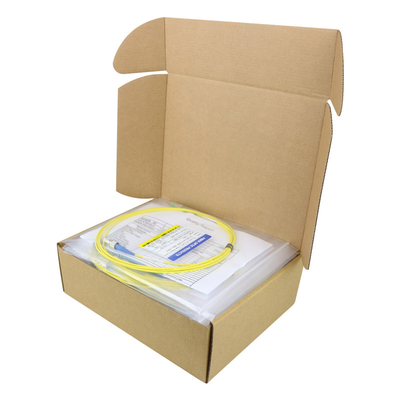

포장 세부 사항	정전기 방지 가방, 만화
배달 시간	5-8 근무일
지불 조건	L/C, T/T, 웨스턴 유니온
공급 능력	1주일에 1,000개 부분

제품 상세 정보

파장	1310/1550 nm	커넥터 유형	FC/PC 또는 FC/APC(SENKO, SG 옵션)
삽입 손실	최대. 0.10dB 이하(평균 0.05dB)	반환 손실	55dB(UPC) 이하, 65dB(APC) 이하
섬유 코어 동심도	0.5μm	곡률 반경	5~20mm
정점 오프셋	30μm(UPC), 35μm(APC)	섬유 유형	코닝 울트라 SMF-28e+
튜브 유형	2.0mm(0.9mm, 3.0mm 옵션)	색상	노란색(흰색, 검정색, 주황색 옵션)
케이블 길이	3미터(옵션)

메시지를 남겨주세요

제품 설명

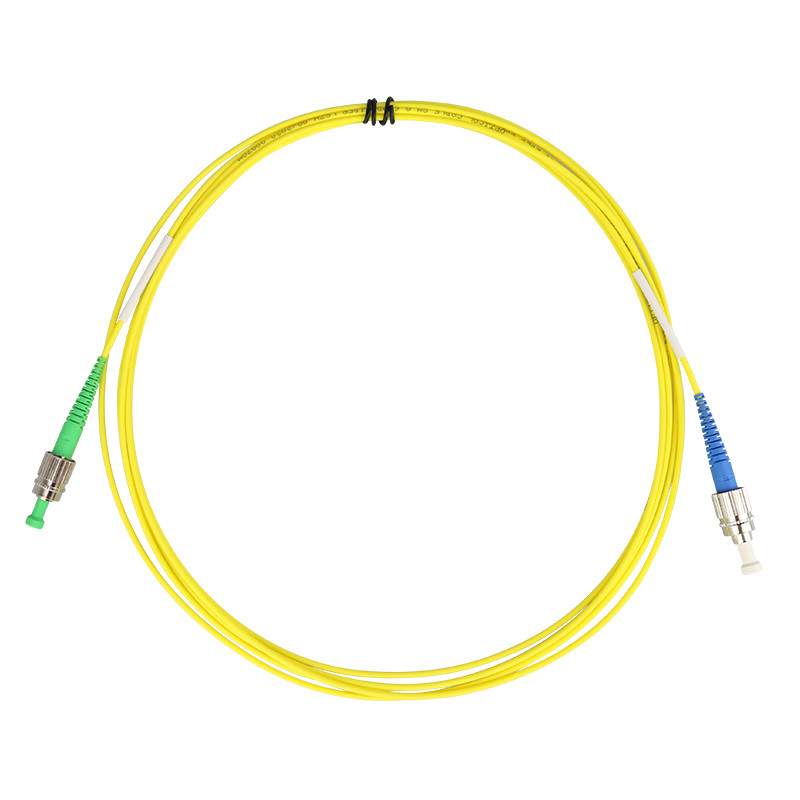

품질 섬유 마스터 점퍼 / 기준 시험 집회

검사 측정을 위해

기술

기준 시험 점퍼는 다양한 조합으로 제공됩니다. 연결기는 SC, FC와 ST와 LC를 포함합니다. 3.0 밀리미터, 2.0 밀리미터, 1.6 밀리미터, 1.2 밀리미터와 900μm은 PVC, OFNR, LSZH 재킷과 G.652D에서 케이블을 단순화합니다, G. 657A2 섬유형이 이용 가능합니다.

기준 시험 점퍼는 이용 가능한 가장 높은 등급 물미와 센코 커넥터 부품을 사용합니다. 그들은 레퍼런싱을 위해 그리고 대량생산 측정을 위해 사용됩니다.

특징

저삽입 손실 & 고수익 손실
참조를 위한 패키지에서 보도와 3D 핵실험 100% 통과
가장 잘 검사 및 용량 측정을 위해 사용됩니다
섬유심 동심성은 100%에서 측정됩니다
동심성은 키에 맞춰집니다

애플리케이션

현장 검사를 위해 OLS, OPM, VFL, OTDR, 기타 등등과 함께 사용된 기준 시험 또는 보호 점퍼로서
케이블 조립 대량생산 측정을 위한 벤치탑 삽입 / 반사 특성 테스터와 함께 사용된 마스터 점퍼로서
주 건축 상호 접속 (캠퍼스 LAN)
배포는 비판적 교환국에서 연결됩니다
중요한 인터넷 전자 기기 (SFP 모듈, 스위치, OLT, ONU, 기타 등등)과 케이블 텔레비전 광 기기 (송신기, EDFA, 노드, 기타 등등)과 통신 벽장 이내에 섬유 플러그반 사이의 품질 링크

상술

항목	매개 변수
	저손실 단일모드 점퍼
	UPC	APC
검사 파장	1310/1550nm
삽입 손실	맥스. ≤0.10 dB (길. 0.05dB)
반사 특성	≤55 dB	≤65 dB
섬유심 동심성	0.5μm
곡률 반경	5~20mm
꼭대기 오프셋	30μm		35μm
작동 온도	-40 ~ +80C
저장 온도	-40 ~ +85C
커넥터 끝	SC / UPC, SC / 자동 위상 조정, LC / UPC, LC / 자동 위상 조정, FC / UPC, FC / 자동 위상 조정, STU / PC, E2000/UPC, E2000/APC, MU, DIN, SMA, D4
케이블 피복	PVC, OFNR, LSZH
케이블 직경	3.0 밀리미터, 2.0 밀리미터, 1.6 밀리미터, 1.2 밀리미터, 0.9 밀리미터
섬유 번수	단체
섬유형	단일모드 : G. 652D, G. 655, G. 657A2, 기타 등등.
케이블 길이	0.5m, 1m, 2m, 3m, 5m
항발화성	IEC 60794-2-30
순응한 표준	ROHS, 국제전기기술위원회, GR-326

순서 정보

연결기 끝 A - 커넥터 끝 비,

케이블 피복, 케이블 직경, 섬유 번수, 섬유형, 케이블 길이

예 :

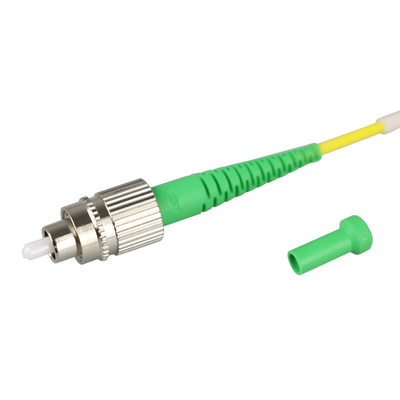

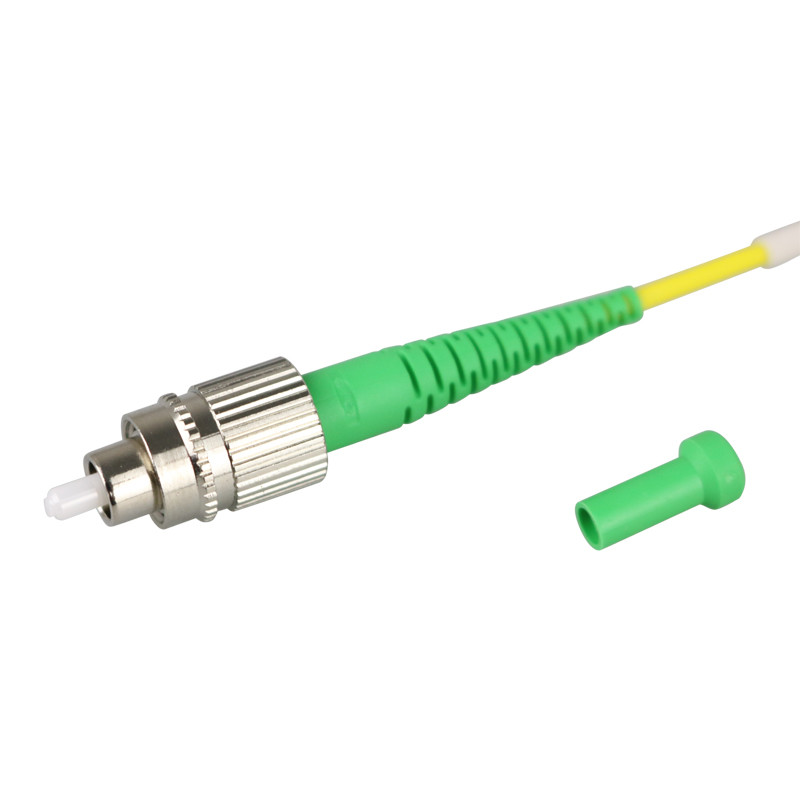

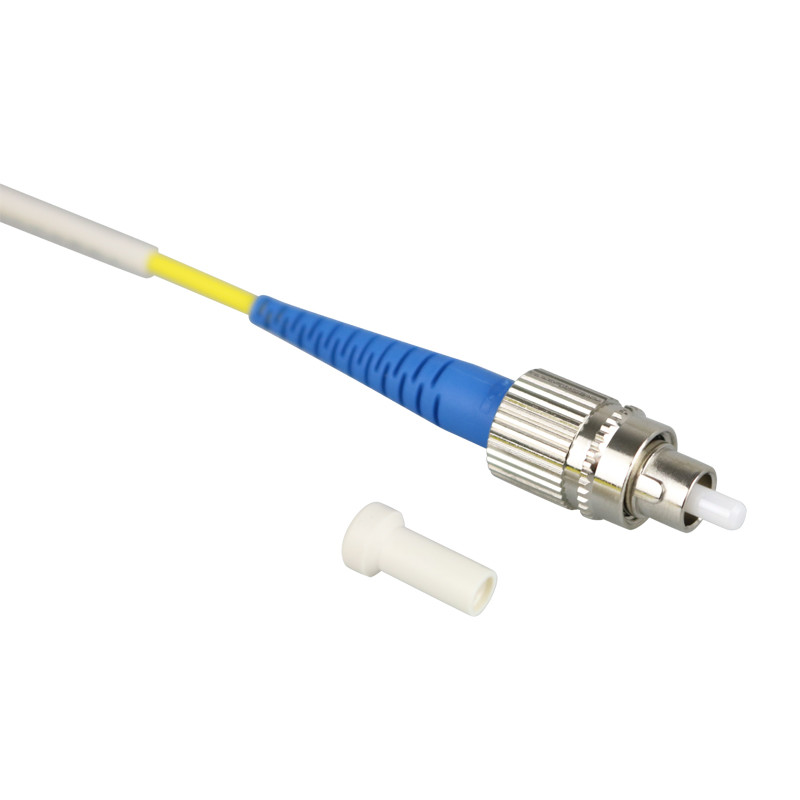

FC / UPC-FC / 자동 위상 조정,

2.0 밀리미터인 LSZH, 단순한, G.652D (SMF-28e), 3 미터

샘플 :

부분 #	모델 부정.	기술
70749	RTJ-UFC-AFC-LT-001-S2-0300	검사 측정, FC / UPC-FC / APC, LSZH, 2.0 밀리미터, 단순하, G.652D (SMF-28e), 3 미터를 위한 품질 마스터 점퍼 / 기준 시험 점퍼
70756	RTJ-USC-AFC-LT-001-S2-0300	검사 측정, SC / UPC-FC / APC, LSZH, 2.0 밀리미터, 단순하, G.652D (SMF-28e), 3 미터를 위한 품질 마스터 점퍼 / 기준 시험 점퍼
