PER 테스터로 다른 애플리케이션에 PM 섬유 정렬을 최적화
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 측정 범위 | 0-100% | 삽입 손실 최소화 | <2.0dB |
|---|---|---|---|
| 교정된 파장 | 1310/1490/1550/1625nm | 전력 공급원 | 배터리 |
| 저장 온도 | -10-50' Ｃ | 섬유 모델 | 9/125um SM |
| 소재 | 플라스틱 | 무게 | 50g |
| 작동 온도 | 0-40' Ｃ | 파장 | 1260~1650nm |
| 디스플레이 타입 | LCD | 광 커넥터 | FC/PC |
제품 설명

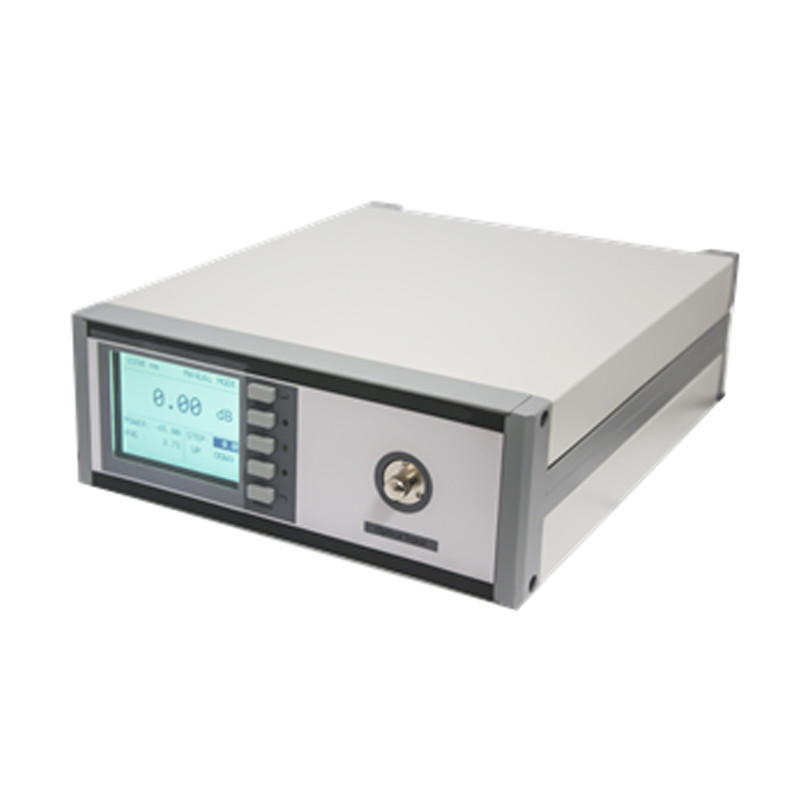

소멸 비율 검사기
벤치 톱 유닛은 회전 폴라라이저 방법을 사용하여 폴라라이제이션 유지 섬유의 폴라라이제이션 소멸 비율 (PER) 를 빠르고 정확하게 측정합니다.이는 다른 응용 프로그램에 PM 섬유의 정렬을 최적화하는 것을 쉽게합니다., 레이저 다이오드용 PM 스파일 제작, PM 섬유에 선형 극지광선의 결합 효율을 향상, PM 섬유에 대한 스플라이스 제작 및 PM 섬유의 퓨전 스플라이스 제조 등.

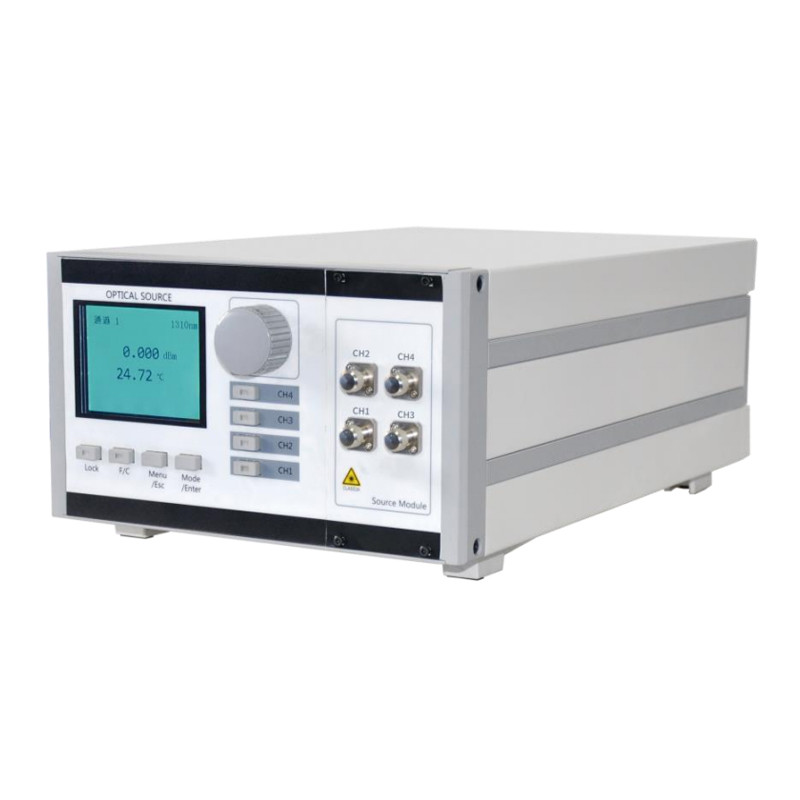

SLD 및 ASE 광대역 광원은 PM 섬유를 정렬하는 광원으로 사용하기 위해 더 적합합니다. 그들은 일반적으로 알 수없는 양극화 빛을 방출합니다.그래서 섬유 입력 앞에 편광기를 추가하여 선 편광 빛을 생성합니다.; 포로라이저의 전송축이 기판에 수직이 되는 것이 좋습니다.스플라이스 키가 PM 섬유의 느린 축과 정렬되고 스플라이스 키가 수직 방향으로 경우, 빛은 PM 섬유의 느린 축에 결합됩니다.
특징:
높은 멸종률
낮은 삽입 손실
높은 안정성 및 신뢰성
낮은 삽입 손실
높은 안정성 및 신뢰성
적용:
섬유 레이저
섬유 증폭기
광섬유 감지
광섬유 통신
기기
섬유 증폭기
광섬유 감지
광섬유 통신
기기
응용 프로그램 1: 레이저 다이오드용 PM 피그테일 제조 레이저 빛의 일관성 특성은 PER 결과에서 잘못된 구성 요소로 이어질 수 있으므로 여기에 고려해야합니다.따라서현재 멸종률을 최적화하는 것 외에도유사 편광 빛의 효과는 ERmin의 보수적 값과 PM 섬유의 최적 회전 방향을 결정하는 수단으로 스트레스를 적용하여 감소해야합니다..

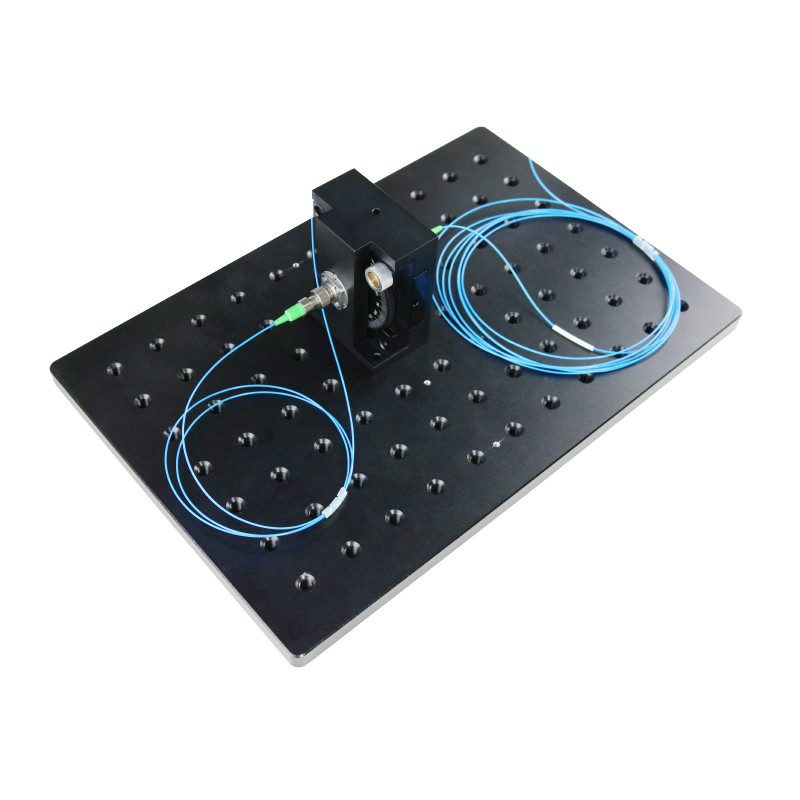

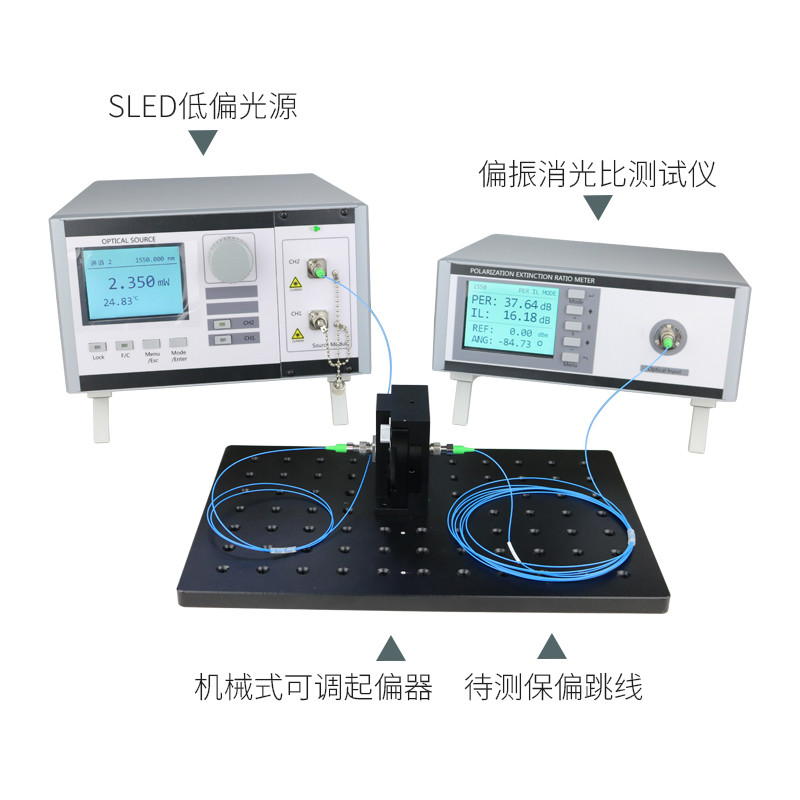

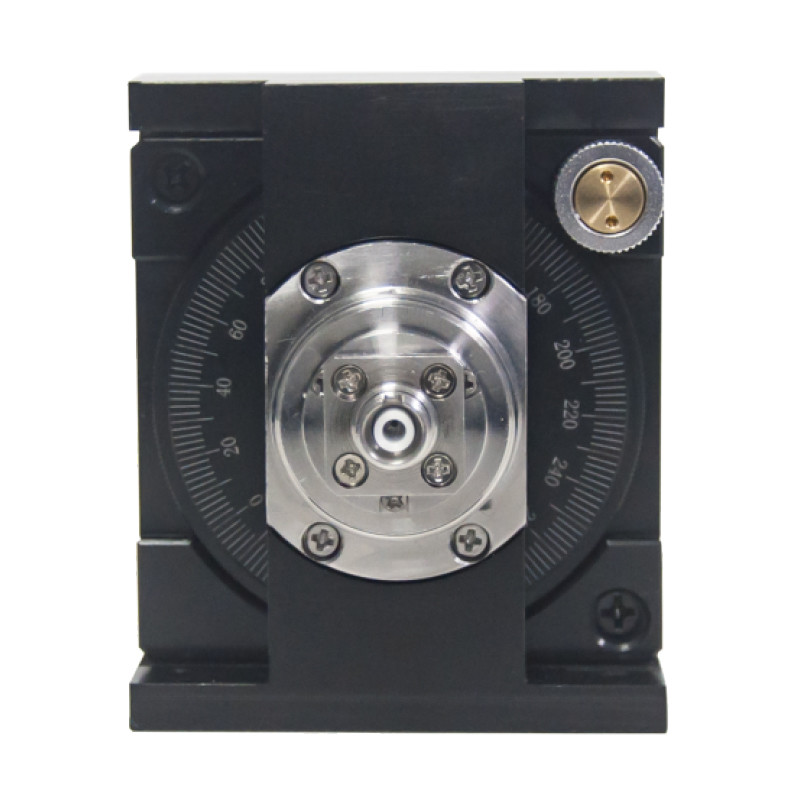

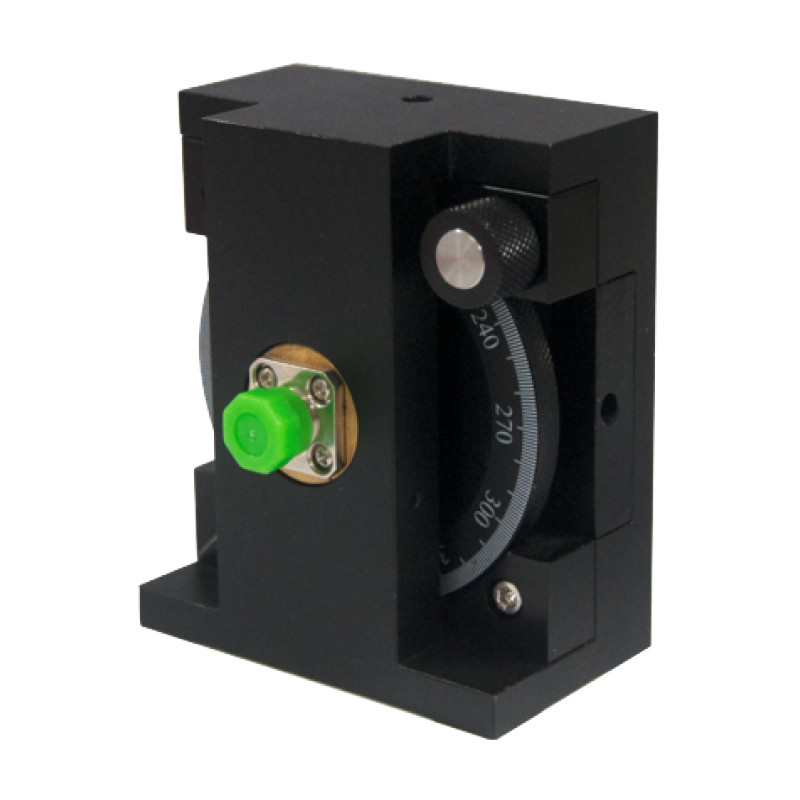

응용 프로그램 2: 라인 폴라라이즈 된 빛 및 PM 섬유 패치 코드의 정렬 여기서 SLD 또는 ASE 광원을 사용하는 것이 권장되며 정렬 절차는 다음과 같습니다.소멸 비율 테스터의 섬유 어댑터에 PM 섬유의 출력 커넥터를 삽입2, SLD 광원으로 FiberBench의 입력을 연결하고, PM 섬유의 입력 커넥터를 FiberBench의 출력으로 연결합니다.FiberBench는 편광 장치가 장착되어 있습니다, 하지만 결합 광학은 빛의 원천에 의존하기 때문에 여기에 나열되지 않습니다.3- 응급 상태에서 실제 응급값을 표시합니다.4최대 ER 값이 표시 될 때까지 섬유를 회전합니다. 응용 2:정렬 라인 폴라라이즈 된 빛 및 PM 섬유 패치 코드 이 응용 프로그램을 위해 SLD 또는 ASE 광원을 사용하는 것이 좋습니다.정렬 절차는 다음과 같습니다: 1. PM 섬유의 출력 커넥터를 소멸 비율 검사기의 섬유 어댑터에 삽입하고 단위를 켜십시오.SLD 광원으로 FiberBench의 입력을 연결, 그리고 PM 섬유의 입력 커넥터를 FiberBench의 출력으로 연결합니다. 3. FiberBench는 포라라이저가 장착되어 있지만 결합 광학은 광원에 의존합니다.그래서 그들은 여기에 나열되지 않습니다.3- 응급 상태에서 실제 응급값을 표시합니다.4최대 ER 값이 표시 될 때까지 섬유를 회전.
