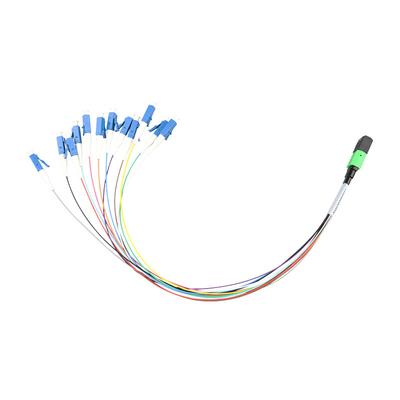

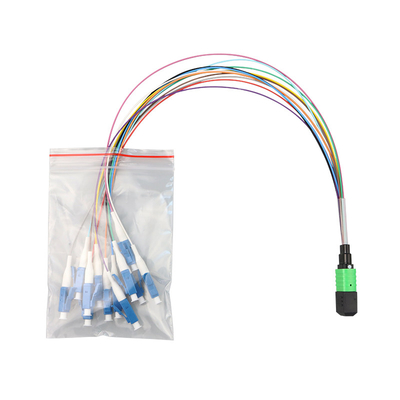

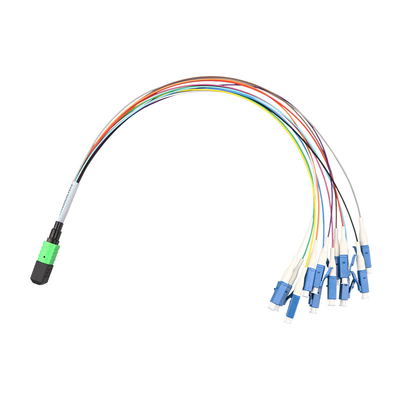

4 코어 8 코어 Fanout 패치 케이블
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 섬유 모드 | 단일 모드 및 다중 모드 | 삽입 손실 (DB (데시벨)) | ≤0.70 (표준) ≤0.35 (정예) |
|---|---|---|---|
| 손실 (dB)를 반환하세요 | ≥60 단일 모드 | 내구성 (dB) | ≤0.2 (500 번 짝짓기) |
| 인장 강도 (크그프) | 10 | 작동 온도(℃) | -20 ~ +70 |
제품 설명
MPO/MTP 사전 종료 된 패치 케이블/케이블
MTP/MPO 광섬유 패치 케이블은 멀티 코어 광섬유 케이블과 대응하는 4/8/12/24 코어 고밀도 MPO/MTP 커넥터로 구성된다. 커넥터는 가이드 핀을 가진 여성 또는 남성일 수 있다.섬유 지원 단일 모드 및 멀티 모드, G.652D / G.657A1 / G.657A2를 포함한 단일 모드 섬유, OM1 / OM2 / OM3 / OM4 / OM5를 포함한 멀티 모드 섬유 또는 휘어진 무감각 멀티 모드 케이블.
강력한 MPO/MTP 제품 설계와 제조 능력으로, 우리는 고객의 요구에 맞는 제품을 제공할 수 있었습니다. 우리는 우수한 성능과 신뢰성을 가진 모든 제품을 공급했습니다.
특징:
•자격화, 높은 적응력
•차별적인 설치 요구사항에 따라 선택적으로 다양한 섬유 코어와 케이블 구조
•PVC, LSZH, OFNR, OFNP 케이블 자켓이 제공됩니다.
•향상되고 간소화된 케이블링, 케이블링 간격 감소
•모든 패치 케이블은 100% 테스트되고, 각 케이블 집합과 함께 테스트 보고서를 제공
• 인터페로미터, 삽입 손실, 반환 손실 및 시각 최종 검사 테스트, 모든 측정 값은 전자적으로 기록됩니다.
적용:
•데이터 센터
•집에 유선
•고밀도 광섬유 케이블 관리
•40Gb/s 또는 100Gb/s 애플리케이션
사양:
| MTP/MPO 커넥터 | ||
| 섬유 모드 | 단일 모드 | 멀티모드 |
| 삽입 손실 (dB) |
≤0.70 (표준) ≤0.35 (엘리트) |
≤0.70 (표준) ≤0.35 (엘리트) |
| 반환 손실 (dB) | ≥ 60 | ≥ 20 |
| 내구성 (dB) | ≤0.2 (교배 500배) | |
| 팽창 강도 (kgf) | 10 | |
| 작업 온도 (°C) | -20 ~ +70 | |
MTP/MPO 커넥터 기하학적 매개 변수:
| 항목 | X축 | Y축 | ||
| 분 | 맥스 | 분 | 맥스 | |
| 곡선 반지름 (mm) | 500 | - | 50 | - |
| 닦는 각도 | 0-0.2 | 0+02 | 8-02 | 8+02 |
| 섬유 높이 (nm) | 1000 ~ 3000 | |||
| 최대 섬유 높이 오류 (nm) | 600 | |||
| 인접 섬유 높이 오류 (nm) | -300 ~ +300 | |||
| 평균 섬유 높이 오류 (nm) | -300 ~ +300 | |||
| 중앙 웅덩이 (nm) | 300 | |||
섬유 사양:
| 섬유 종류 | 멀티모드 | 단일 모드 | ||||
| OM1 | OM2 | OM3 | OM4 | G.652 | G.657 | |
| 원심 지름 (um) | 62.5/125 | 50/125 | 50/125 | 50/125 | 9/125 | 9/125 |
| 파장 (nm) | 850/1300 | 850/1300 | 850/1300 | 850/1300 | 1310/1550 | 1310/1550 |
| 최대 약화 (dB/km) | 30.5/1.5 | 30.5/1.5 | 30.5/1.5 | 30.5/1.5 | 0.36/0.25 | 0.36/0.25 |
| OFL 대역폭 (MHz·km) | 200/500 | 500/500 | 1500/500 | 3500/500 | - | - |
| 최소 효과적 모달 대역폭 (MHz·km) | - | 500 | 2000 | 4700 | - | - |
패치 케이블 구조
참고:
섬유 코어:2, 4, 8, 12, 24
케이블 껍질 색상:
노란색 SM 섬유 케이블 (OS1OS2)
오렌지 ¥ MM 섬유 케이블 62.5/125 (0M1), 50/125 (OM2)
아쿠아 ¥MM 섬유 케이블 50/125 (OM3)
보라색 ¥MM 섬유 케이블 50/125 (OM4)
강원도원:아라미드 직물
C코팅 섬유:(2~24) xφ250μm 색상 섬유, 국제 표준 색상 코드 (YD/T 901-2001) 및 12 회로 크로마토그래피
