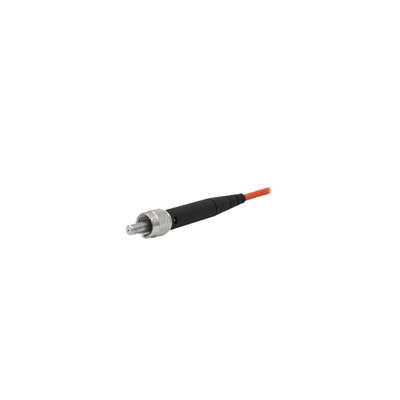

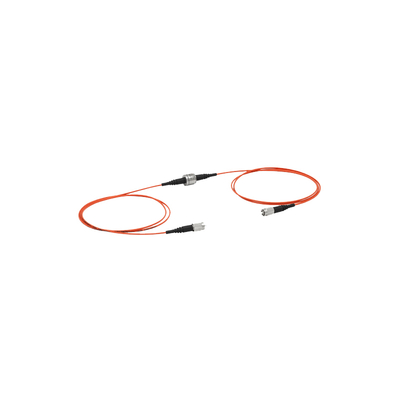

400nm~2200nm 다중 모드 광섬유 로터리 조인트 패치 코드 FC PC 커넥터
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 보증 | 1 년 | 내구성 | 높은 |
|---|---|---|---|
| 섬유 유형 | φ200 ± 5 | 섬유 커넥터 폴란드어 | UPC/UPC |
| 파이버 커넥터 유형 | FC, SMA | 튜브 유형 | 30.0mm (0.9mm, 6.0mm 선택) |
| 삽입 손실 | ≤0.3db | 반환 손실 | ≥35dB |
| 수치 조리개 Na | 0.39 | 파장 커버리지 (NM) | 400 ～ 2200 |
제품 설명
사양

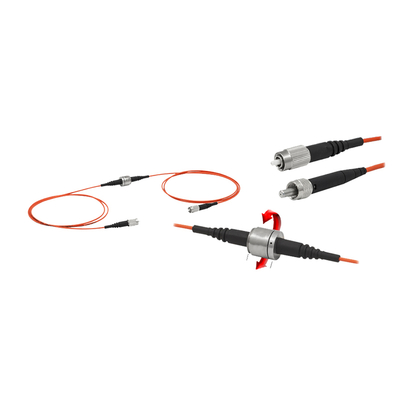

MM 섬유 회전 관절 점퍼는 회전 광학 연결 장치가 필요한 실험에 대한 완벽한 솔루션입니다.내장 회전 관절 회전 섹션에 연결 된 광학 케이블이 다른 케이블을 정지 상태로 유지하면서 자유롭게 회전 할 수 있습니다, 실험 중에 손상 될 위험을 크게 줄입니다. 별도의 회전 관절과 점퍼가있는 솔루션에 비해,렌즈 없는 디자인은 더 낮은 삽입 손실을 달성하고 회전 변동 변동을 최소화합니다.이 정밀 설계 된 회전 관절은 원활한 회전을 위해 밀폐 된 베어링을 갖추고 있으며, 긴 서비스 수명과 작동 중 낮은 신호 강도 진동을 보장합니다.점퍼는 0의 수치 개도 (NA) 와 φ200μm 또는 φ400μm 섬유 코어를 사용합니다..39각 유닛에는 두 개의 보호 커버가 포함되어 있으며 먼지와 오염 물질이 페룰 끝으로 들어가는 것을 방지합니다.
특징

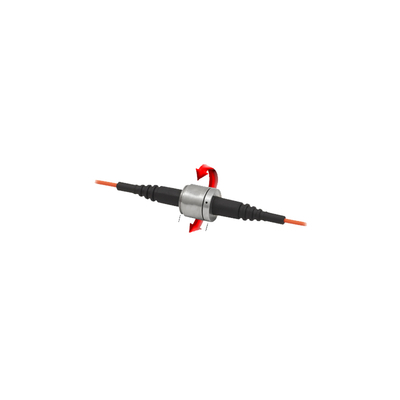

힌지 로터리 관절 회전 도중 광섬유에 손상을 방지
회전은 매우 부드럽습니다.
매개 변수
| 프로젝트 | 메트릭 | ||
| 모델 | RJPF2 | RJPF4 | RJPS4 |
| 연결 장치의 종류 | FC/PC | SMA | |
| 섬유 지름 (μm) | φ200±5 | φ400±8 | |
| 클레이딩 지름 (μm) | φ225±5 | φ425±10 | |
| 코팅 지름 (μm) | φ500±30 | φ730±30 | |
| 섬유 코어 오프셋 맥스 (μm) | 5 | 7 | |
| 짧은 / 긴 구부름 반지름 (mm) | 21/42 | 43/86 | |
| 수학적 오프레라 NA | 0.39 | ||
| 파장 커버리지 (nm) | 400~2200 | ||
| 꼬리 섬유의 길이가 | 각 변은 1m입니다 | ||
| 캡슐 크기 (mm) | φ2 | ||
| 회전 헤드 삽입 손실 (dB) | <2.0 (전달율> 63%) | ||
| 회전 과정 삽입 손실 변동 (dB) | ±0.4 (전달률 ±8%) | ||
| 시작 토크 (N·m) | <0.01 (유형적 값 <150μN·m) | ||
| 최대 분당 회전 | 10000 | ||
| 생명주기 (억 회전) | 2~4 | ||
| 작동 온도 (°C) | <50 | ||
응용 프로그램:
빌딩 상호 연결 (캠퍼스 LAN)
광학 분배 상자 및 종점 상자에서의 연결 끝
트렁크 라인은 통신 칸막이에 직접
외관의 교차 연결
중앙 사무실 ODF / MDF에서 유통 연결
통신실 내의 섬유 패치 패널
인터넷 전자 장비 (SFP 모듈, 스위치, OLT, ONU 등), 케이블 TV 광 장비 (방송기, EDFA, 노드 등) 및 광섬유 패치 패널 사이의 연결
